Hat Sonu Teke Düşürme Sistemi | İki Sıradan Tek Sıraya

Saatte 36.000 kap, içeri iki sıra, dışarı tek sıra. Paketleme hattının sonunda ürünler bir sonraki makinenin istediği düzende neredeyse hiç gelmez.

Shrink (büzüşmeli film ambalaj) makinesi bardakları yan yana iki sıra çıkarır. Onu izleyen x-ray (röntgen yabancı madde kontrol) cihazı ise tek sıra ister. Hat sonu teke düşürme sistemi tam bu boşlukta çalışır ve hattın akıcı mı yoksa tıkalı mı olacağını belirler. Aliş Makina bu geçişi tek bir mühendislik bütünü olarak tasarlar ve kurar.

Akış Yönetimi ve Hat Özellikleri

Teke düşürme tek bir konveyör değildir; sıralı bir fonksiyon zinciridir. Her aşama, ürünü bir sonrakine vermeden önce tek bir işi yapar.

En kritik karar geri basıncı önlemektir. İki sırayı doğrudan teke bastırırsanız arkadaki bardaklar öndekileri iter; ince cidarlı bardak bu baskıya dayanamaz ve birleşme noktasında ezilir. Bunun yerine akış önce tamponlanır, ürünler arası mesafe kademeli açılır ve iki sıra ancak ondan sonra birleştirilir. Böylece her bardak tek sıraya itilerek değil, kendi başına girer.

Dört fonksiyonlu akış zinciri: biriktirme, mesafe açma, birleştirme ve son tampon ayrı konveyörlerle çözülür; toplam yedi konveyör.

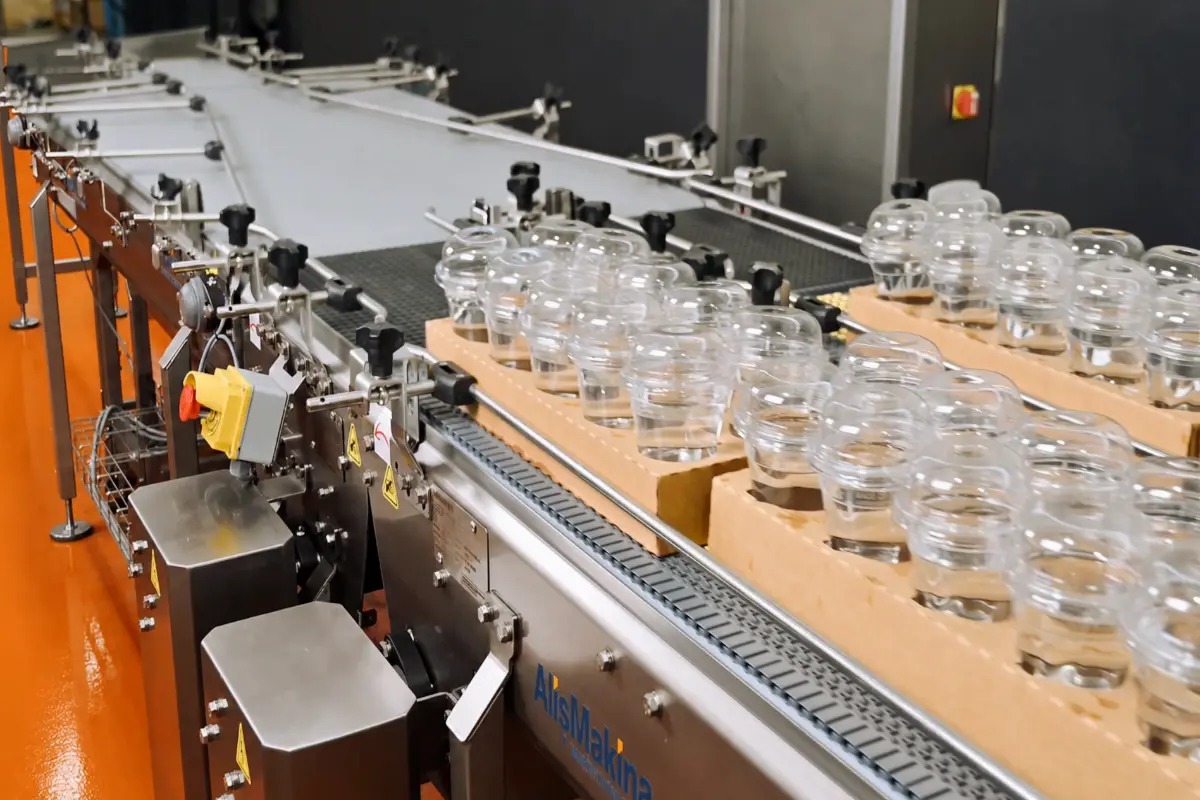

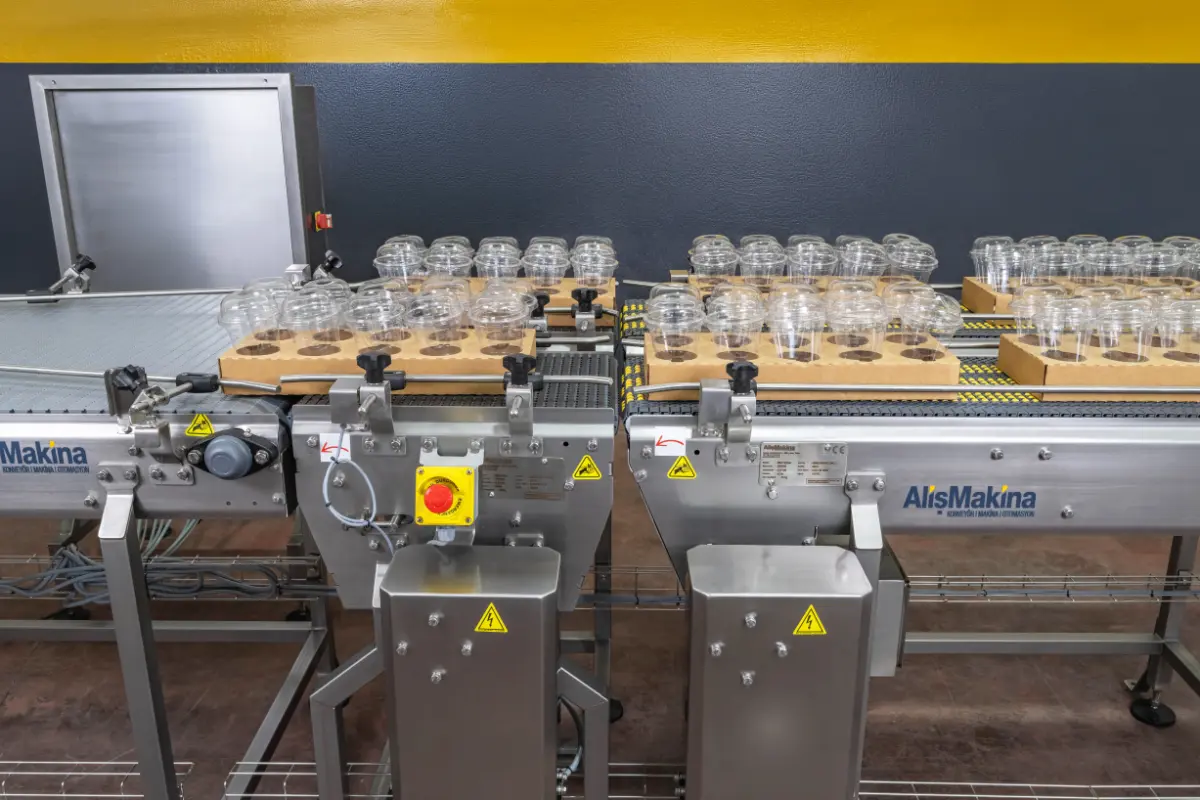

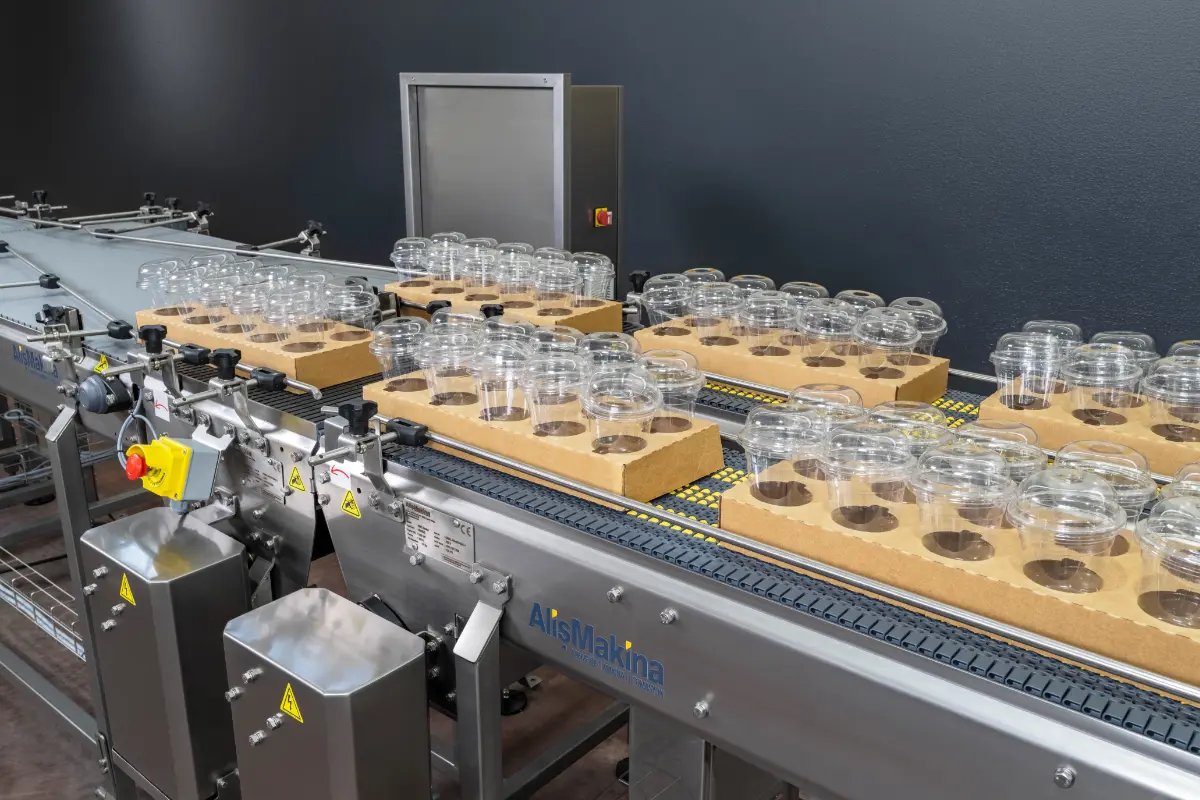

İki biriktirme konveyörü (4.000 x 300 mm) shrink çıkışındaki ani yükü emer; böylece dalgalı akış birleşme noktasına ham haliyle ulaşmaz.

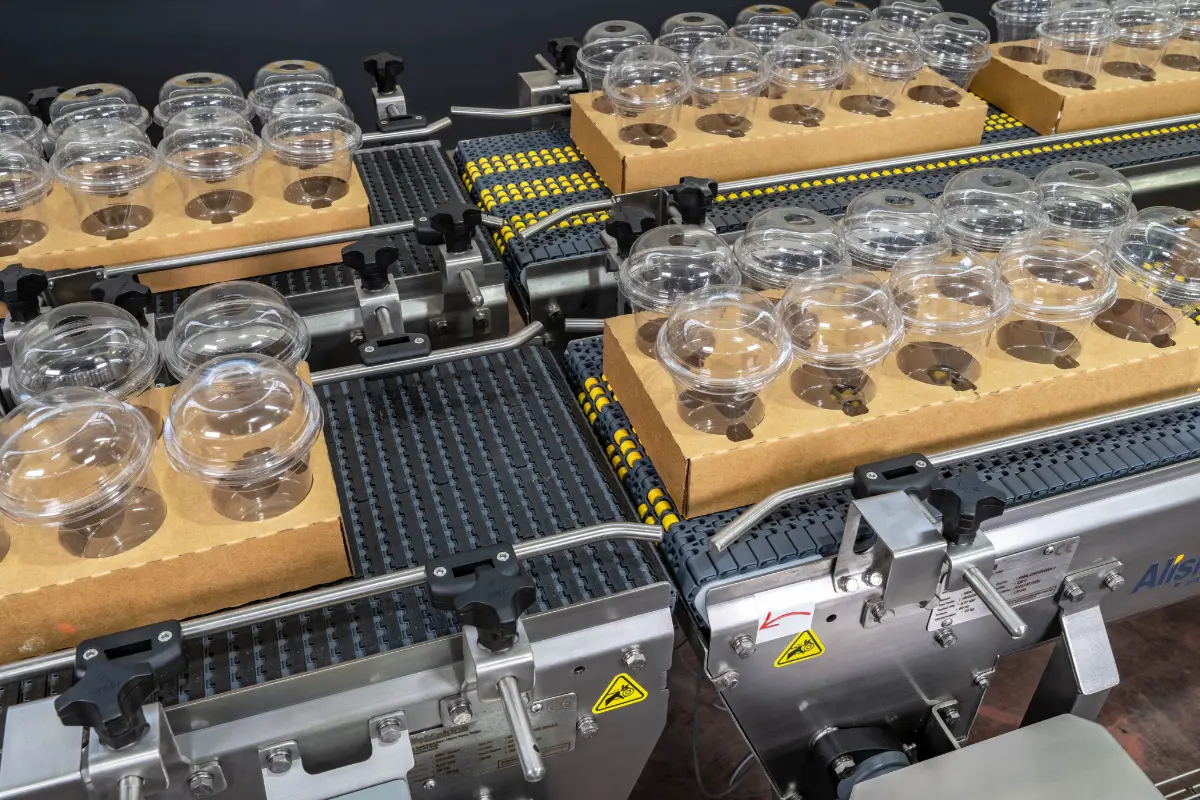

Üç ara açma konveyörü (500 x 300 mm) artan hızlarda çalışarak ürünler arası mesafeyi kademeli açar.

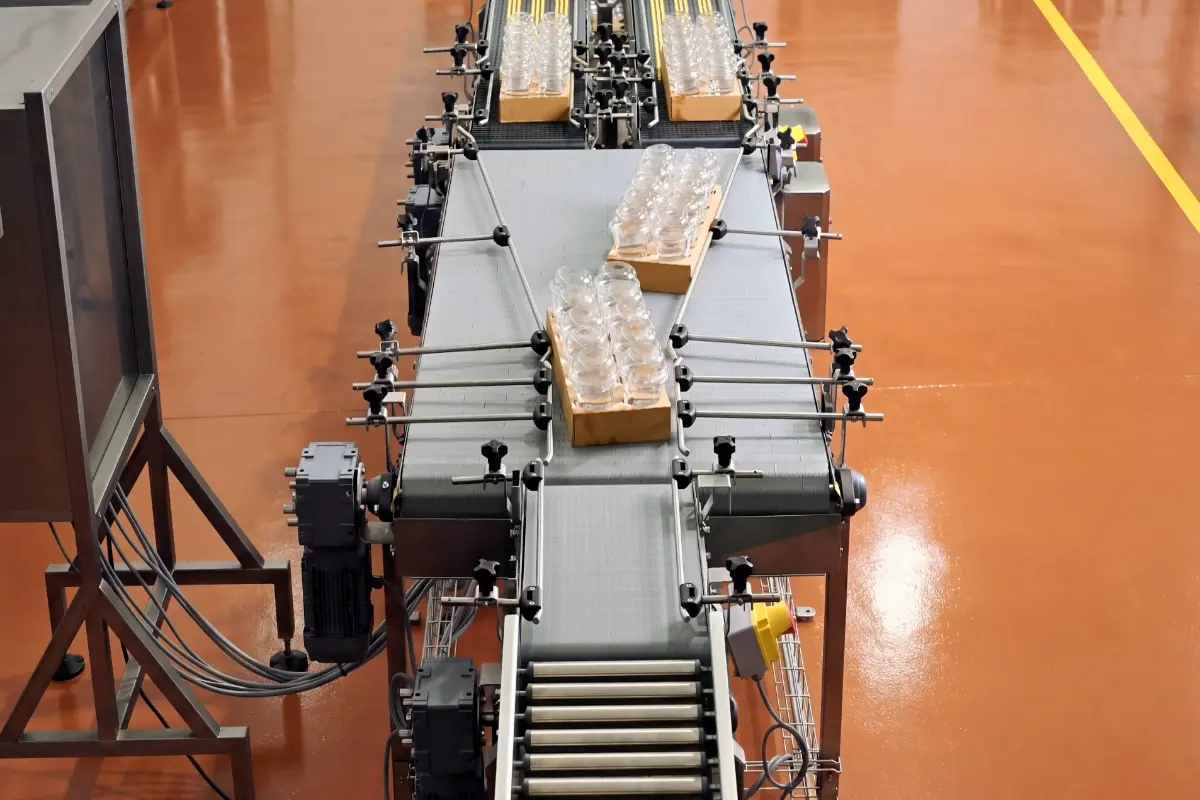

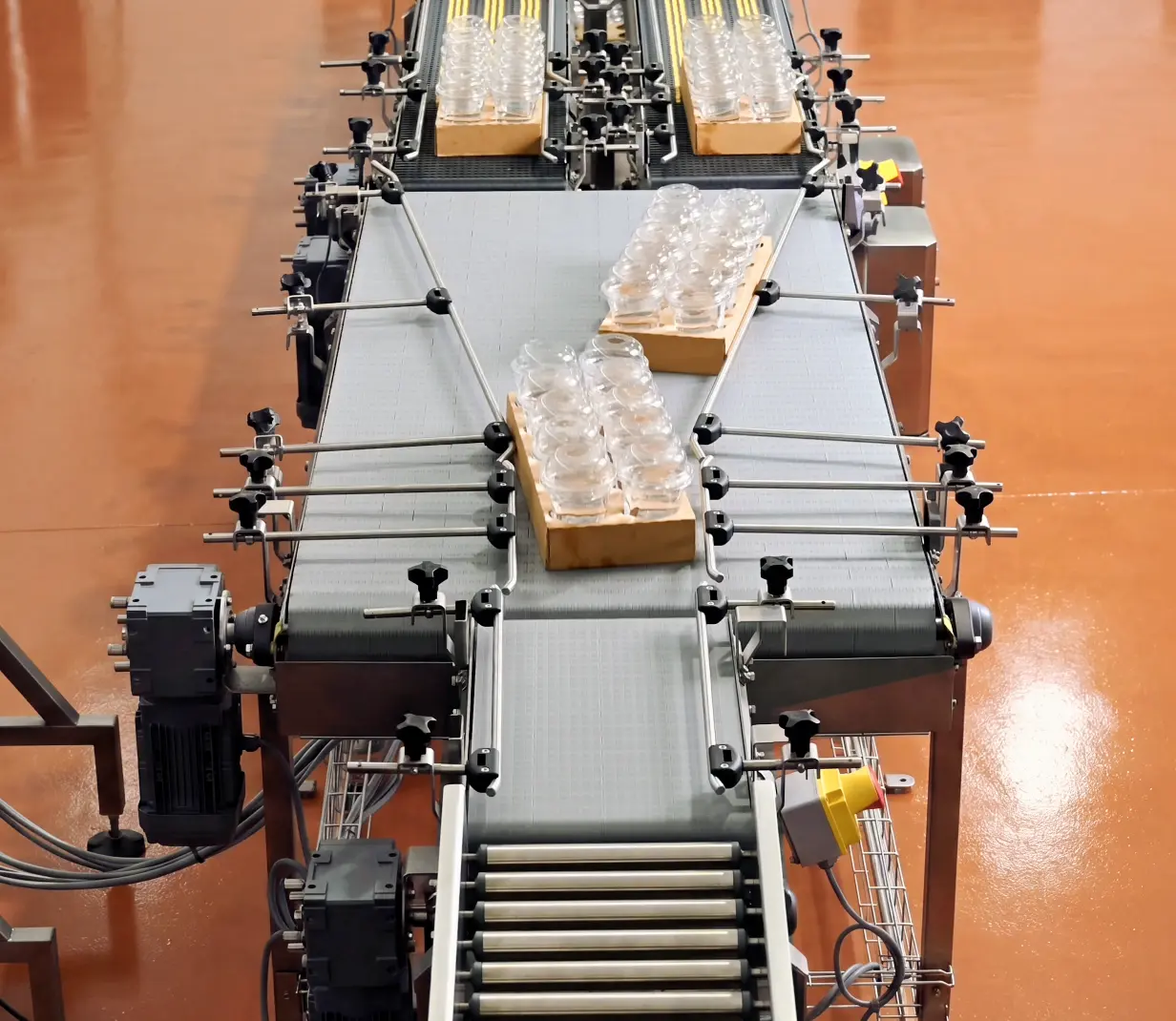

Tek bir birleştirme konveyörü (1.700 x 800 mm) iki sırayı geri basınç olmadan teke indirir.

Avare rulolu toplama konveyörü (2.000 x 300 mm) son tampon görevi görür ve x-ray beslemesine eşit aralıklı tek sıra sunar.

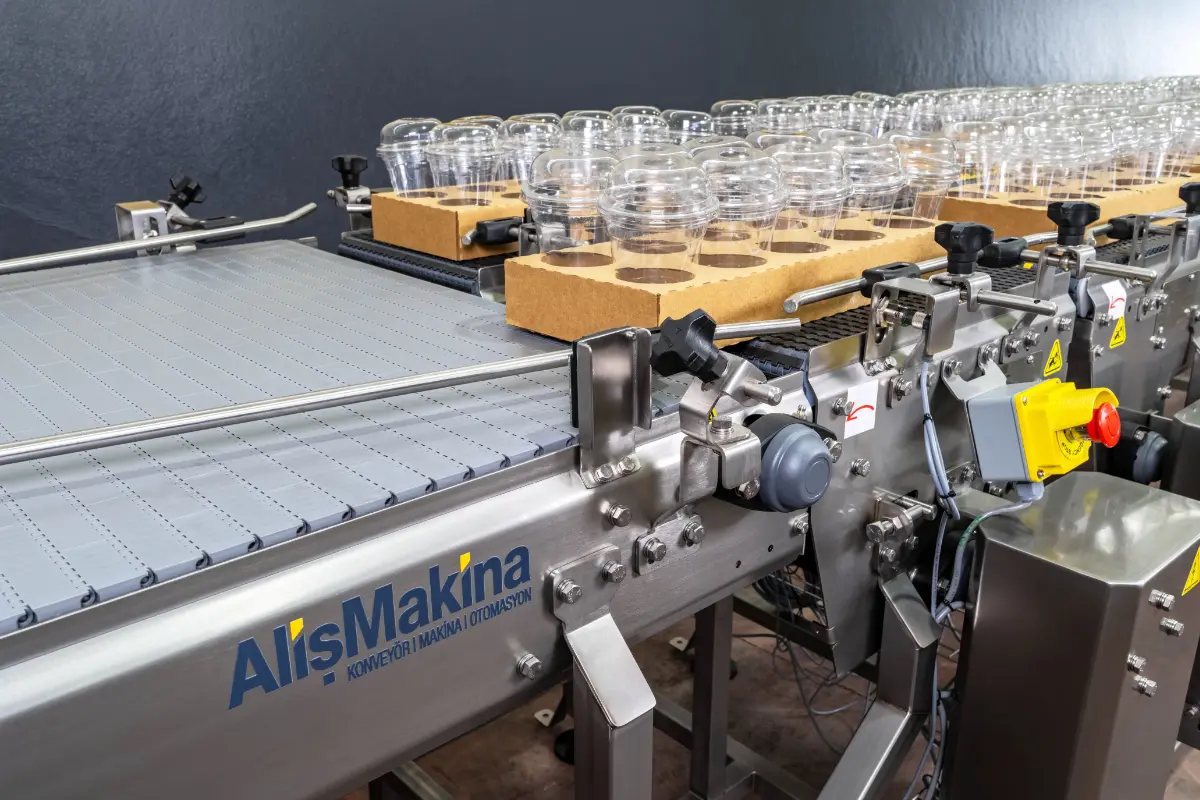

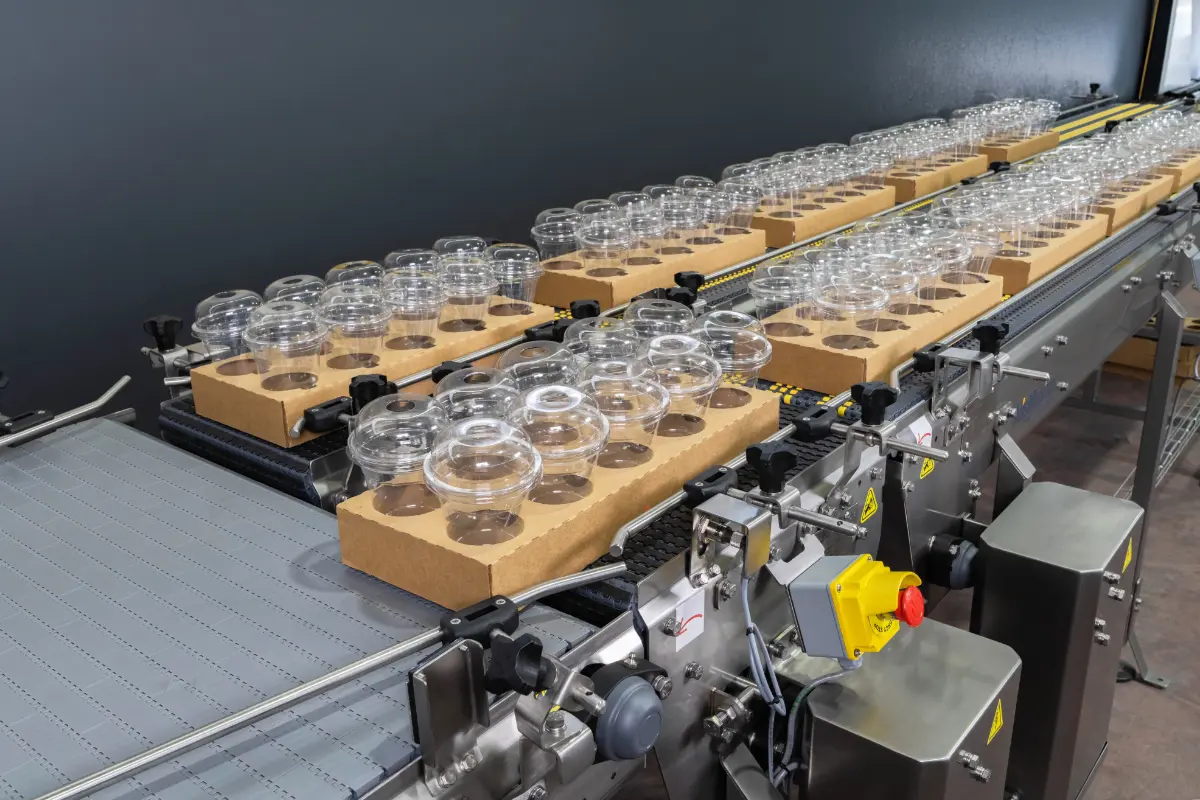

Intralox S1000 / S900 kapalı yüzeyli modüler bant, küçük bardak tabanını tam destekler ve dört aktarma boyunca dik tutar.

Tüm metal yapı AISI 304 paslanmaz çelik, gövde hijyenik tasarımlıdır; hareketli parçalar koruyucu içinde kalır ve hattı CE (Avrupa uygunluk belgesi) belgeli teslim ederiz.

Kullanım Alanları

Teke düşürme sistemi, hat sonunda paketleme ile son kontrol arasındaki geçişte işe yarar. Hafif ve ince cidarlı ürünleri yüksek hızda, hiç ezmeden tek sıraya indirmesi gereken tesisler için tasarlanır.

Bardak süt, kahve ve benzeri hafif gıda ürünlerinin hat sonu taşınması

Shrink (büzüşmeli film ambalaj) çıkışından x-ray (röntgen) kontrolüne besleme

İki sıralı paketleme çıkışını tek sıralı kontrole bağlayan geçişler

Gıda hijyeni gereği kapalı yüzeyli, temizlenebilir hat istenen tesisler

Entegre Olduğu Sistemler

Teke düşürme sistemi tek başına çalışmaz; hattın iki ucundaki istasyonlara bağlanır. Aliş Makina yerleşim, kontrolör ve tahrik grubunu tek elden entegre eder.

Shrink (büzüşmeli film ambalaj) makinesi çıkışı

X-ray (röntgen yabancı madde kontrol) istasyonu

Biriktirme, ara açma, birleştirme ve toplama konveyörleri

Programlanabilir kontrolör (PLC) ve SEW Eurodrive tahrik grupları

Hat sonu paketleme ve sevkiyat alanı

Uygulama Alanları

Teknik Özellikler

Özellik	Değer
Hat yapısı	7 konveyörlü zincir (2 biriktirme + 3 ara açma + 1 birleştirme + 1 toplama)
Hat hızı	Dakikada 72 ürün (2 sıra), yaklaşık 36.000 kap/saat
Biriktirme konveyörü	2 adet, 4.000 x 300 mm
Ara açma konveyörü	3 adet, 500 x 300 mm
Birleştirme konveyörü	1 adet, 1.700 x 800 mm
Toplama konveyörü	1 adet, 2.000 x 300 mm (avare rulolu)
Bant ailesi	Intralox S1000 / S900 kapalı yüzeyli modüler bant
Yapı malzemesi	AISI 304 paslanmaz çelik, hijyenik tasarım
Bant üstü yüksekliği	Yaklaşık 900 mm
Tahrik / rulman / plastik	SEW Eurodrive, FAG/SKF, PE1000/Delrin
Belgelendirme	CE (Avrupa uygunluk belgesi)

İki sıradan tek sıraya, ürünü ezmeden geçen hat sonu

Benzer bir hat sonu kısıtıyla karşılaşıyorsanız, bunu kataloğdan konveyör seçmek olarak değil, shrink çıkışından x-ray beslemesine kadar tüm akışın mühendislik sorunu olarak ele alıyoruz.
