Taşıma hattı tamamen zemin altında çalışır; üst yüzey fabrika trafiğine açık serbest koridor kalır.
Trench Konveyör Sistemi | Zemin Altı Lastik Taşıma
Lastik fabrikasında zemin hiç boş kalmaz: forkliftler, operatörler ve bitmiş lastik aynı yolu paylaşır. Bu yolu zemin üstünden taşırsanız her geçiş bir beklemeye, her bekleme bir duruş süresine döner.

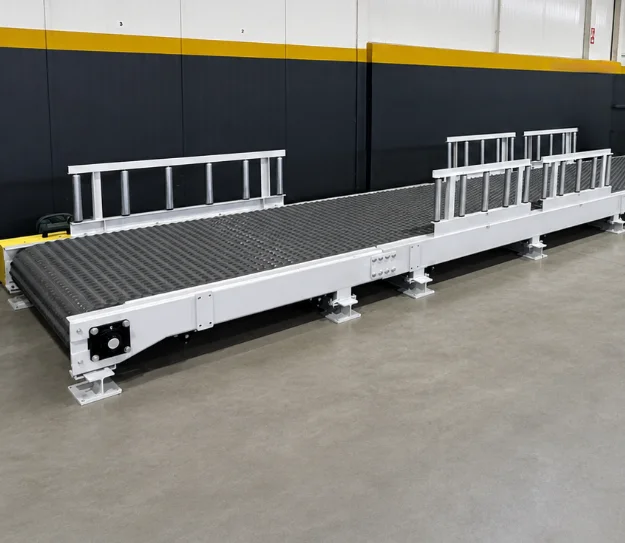

Trench konveyör sistemi taşıma hattını zemin altına alır. Bant gömme bir kanalda çalışır, üstteki zemin fabrika trafiğine açık kalır ve üretim kesintisiz akar. Aliş Makina bu hatları tek bir mühendislik bütünü olarak tasarlar ve kurar.
Akış Yönetimi ve Hat Özellikleri
Bir trench konveyör, çukura indirilmiş sıradan bir konveyör değildir. Kanal geometrisi, bant ve transfer noktaları ayrı ayrı tasarlanır.

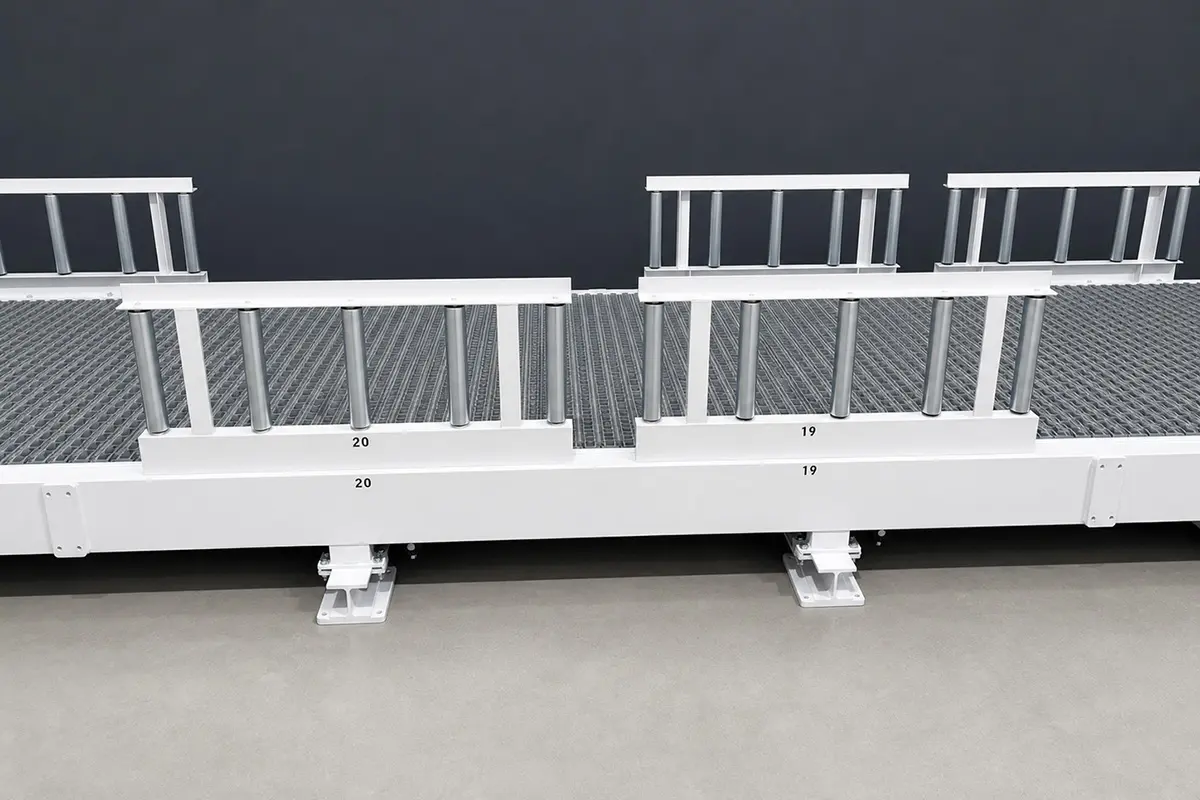

En kritik karar köşe transferidir. Lastik 90 derece dönerken düz bant onu sürtünmeyle çevirir; yan yüzey sıyrılır, bant kenarı aşınır, gürültü yükselir. Enine rulolu üst yüzeyli bant ise bu dönüşü yuvarlanmaya çevirir. Lastiğin altındaki rulolar döner, lastik yana kayar ve bant ileri akmaya devam eder. Böylece transfer yan yüzeye dokunmadan tamamlanır.
Kullanım Alanları
Trench konveyör, uzun mesafede ve fabrika içi trafiğin yoğun olduğu tesislerde işe yarar. Bitmiş lastiği kürleme sonrası kalite kontrolden depoya taşırken üstteki zemini boşaltır ve hat içi akışı diğer trafikten ayırır.
Bitmiş lastik taşıma: kürleme ve kalite kontrol sonrası depoya aktarım
90 derece köşe transferli hat geçişleri
Üstteki çalışma zemininin açık kalması gereken tesisler
Entegre Olduğu Sistemler
Trench konveyör tek başına çalışmaz; hattın iki ucundaki istasyonlara ve tesisin trafiğine bağlanır. Aliş Makina yerleşim, kontrolör ve tahrik grubunu tek elden entegre eder.
Uygulama Alanları
Teknik Özellikler
| Özellik | Değer |
|---|---|

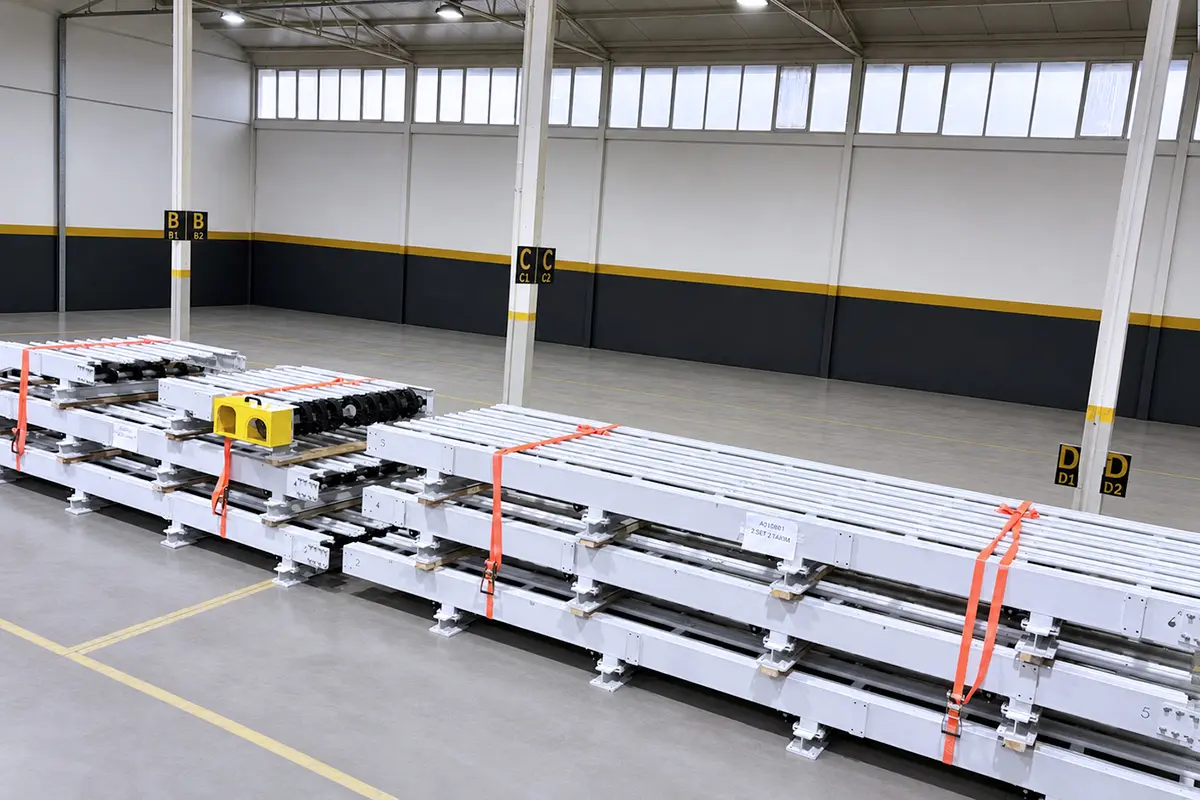

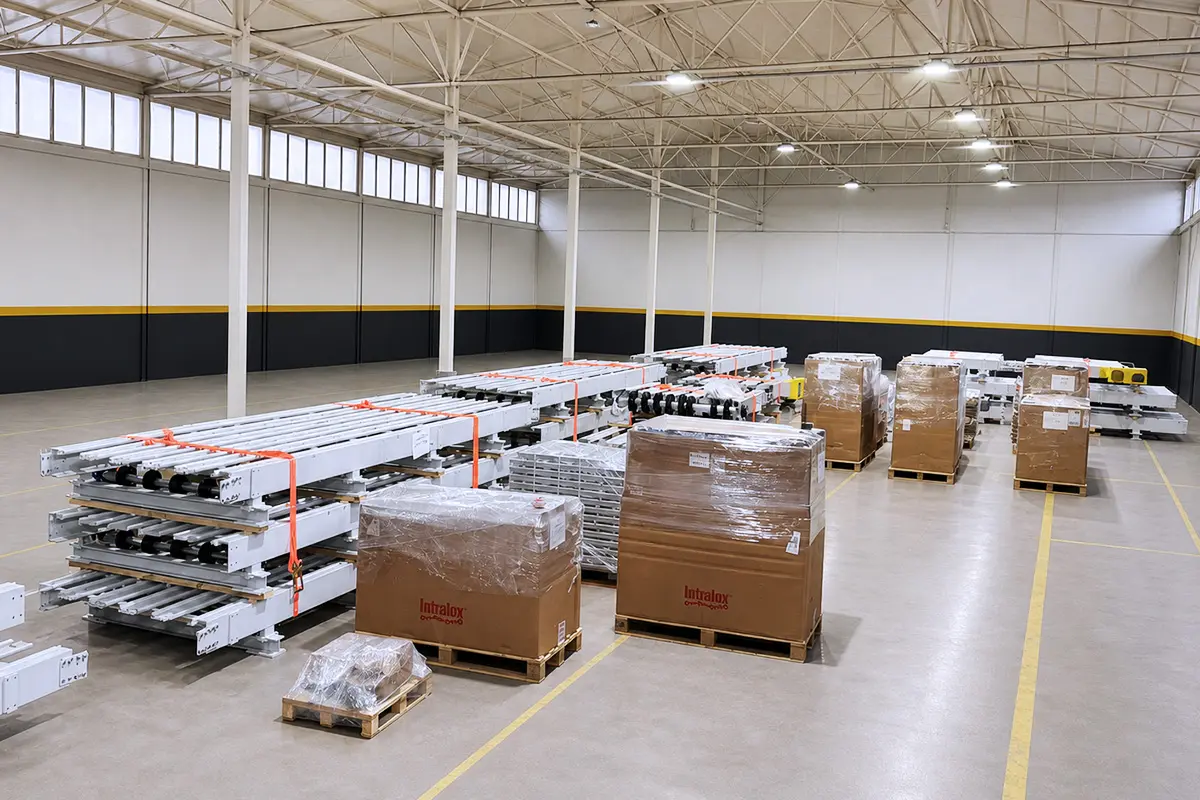

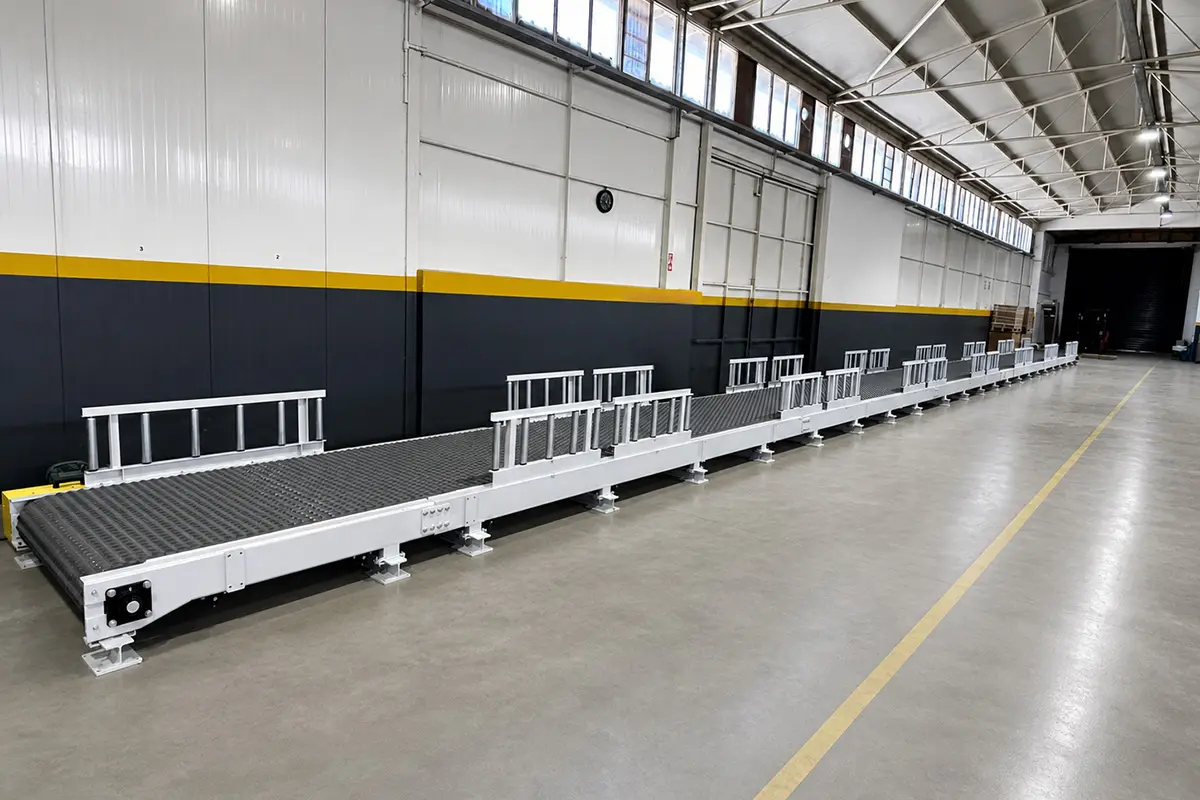

| Hat mimarisi | 4 set, her biri 50 m, toplam 200 m |
| Bant ailesi | Intralox S4400 Transverse Roller Top (TRT) |
| Rulo malzemesi / adım | Kademeli asetal, 50,8 mm adım aralığı |
| Bant dayanımı | 2.200 lbf/ft (ailenin en yüksek sınıfı) |
| Kenar link yapısı | Çubuksuz (rodless), kapalı kenar |
| Transfer | 90 derece, yan yüzeye temassız |
| Kurulum | Zemin altı (gömme / trench) kanal |
| Belgelendirme | CE (Avrupa uygunluk belgesi) |
Üst trafiğin durmaması gereken tesisler için zemin altı taşıma
Benzer bir taşıma kısıtıyla karşılaşıyorsanız, bunu kataloğdan bant seçmek olarak değil, pres çıkışından depoya kadar tüm yolun mühendislik sorunu olarak ele alıyoruz.
